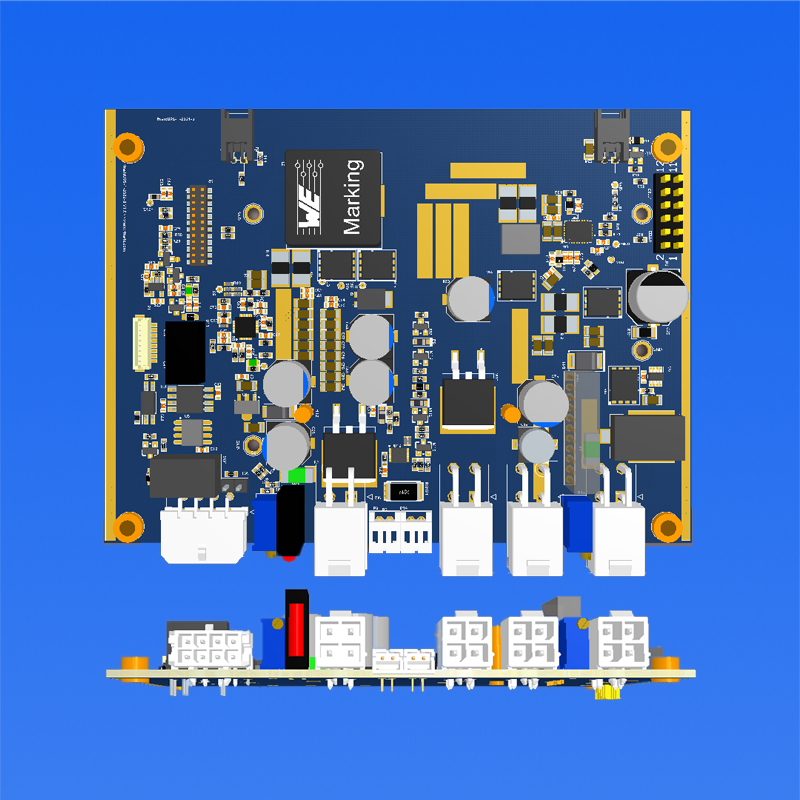

RDCU3x 双路输出不间断电源

介绍

RDCU3x系列DC UPS,是一款智能智能直流不间断电源系统,被设计为支持用户可调节双路功率输出(可选),支持宽输入电压或降压充电备份的系统,UPS 包括高精度的降压充电管理系统,自适应的电池电量系统.同时DCUPS包含一个具有高精度电压和电流调节的同步升压转换器,并自动从适配器或电池中选择系统电源路径。内部自适应电池电量计,可实时采集电池输入电压/电流, 输出电压/电流,电池电压/电流,电池内阻,电池/Die温度,Soc/Soh等等参数。RDCU30系列提供双路电压输出,一路输出跟随12-24V输入电压,另外一路可调降压输出,最大输出电流可达16A.实现系统多路供电系统。
    RDCU30 DC UPS 设计为5.0mm间距的可插拔接口,适合工业自动化/智能设备供电, RDCU31 DC UPS设计为带卡扣的557/5569接口,主要为车载或相关设备提供不间断电源供电支持,
  • BLE MCU设计(电池管理+无线通信)
  • RS485/MODBUS 通信
  • 锂电池JEITA充电算法
  • 充电管理诊断
  • 电路参数监测
  • 定时器安全充电控制
  • 满电停止/自动重充
  • 电池/温度异常报警

Detail

电池充电管理

  • 降压3.2A充电,效率可达98%
  • 1路UPS输出可达16A
  • 1路5A可调降压输出
  • Remote/off的信号
  • 多种工作模式(支持发动机点火模式)
  • 多层PCB+固态电容
  • 锂电池/磷酸铁锂/铅酸电池充电可选
  • 跳线选择电池节数
  • 数字电表,测量输入电压电流,电池放电电压电流,电池内阻,
  • DIE温度,电池温度,温度补偿充电
  • 内置自矫正电量计,监控电池的剩余电量(可选)
  • 电池短路/断路监测
  • 锂电池/磷酸铁锂电池JEITA充电
  • 内置太阳能MPPT充电算法
电源保护
  • 输入反接保护
  • 输入浪涌电压保护
  • 电池反接保护
  • 输出过流保护
  • 输出浪涌电压保护
  • 内置散热风扇(可选)
外部接口
  • 继电器输出(1)
  • 光电耦合输入(1)
  • RS485(1)标配
  • 5557/5569车载连接器
  • molex 43045通信连接器
  • USB/CAN接口可选
  • NTC电池温度接口
无线通信
  • BLE(标配)
  • WIFI/NB-IOT(可选)
  • 远程监测/阿里云/亚马逊(可选)
远程开关
  • 默认电池欠压关闭输出(欠压值可以设置)
  • 远程开关控制UPS的输出

Tech Data

机械参数

  • case: Aluminum optional
  • size: 80*115*21(mm)
  • weights: 0.2(kg)

特定参数

  • 工作温度    -20-60°C
  • 存储温度 -40 80 °C

电气参数

  • 输入电压 9-36 V
  • 输入电流 最大16 A
  • Ibat 充电电流 0-3.2A
  • Vbat 跳线选择 4.2-33.6 V
  • Vout 12V/24/48 V
  • Psty 待机电流 0.01 W
  • 输出满载(外部电源供电) 99 %
